Auslaufkugelhahn 1/2" AG Edelstahl mit Adapter 3/8"

MattMill® Auslaufkugelhahn 1/2" komplett | Hahn 1/2" AG mit Adapter 3/8" AG

Dieses 1/2"-Auslaufkugelhahn-Set mit Reduzieradapter auf 3/8" BSP Außengewinde kann zum Beispiel als Ersatz für die einfachen Kunststoffhähne bei Einkochautomaten oder handelsüblichen Thermobehältern verwendet werden. Der Reduzieradapter passt zur Durchführung in der zweistufigen Doppelwand der Thermobehälter und dichtet zuverlässig ab. Dafür wurde das Komplettset inkl. Spezial-Gewindeadapter von MattMill® konzipiert. Die Maße der Durchgangsbohrung deines Behälters sollten dabei folgende Werte nicht unterschreiten: ca. Ø16mm Innenwand-Bohrung und ca. Ø23mm Außenwand-Bohrung.

MattMill Auslaufkugelhahn 1/2" komplett – Maße & technische Details

Auslaufkugelhahn

• Anschluss: 1/2 " BSP Außengewinde
• Auslauf: abnehmbare Schlauchtülle (ID ca. 10mm, AD ca. 13mm, Länge ca. 20mm)
• Freier Durchfluss: ca. 10 mm
• Material Gehäuse & Tülle: 1.4408 Edelstahl
• Material Kugel & Schaltwelle: 1.4401 Edelstahl
• Material Dichtung: PTFE

Edelstahl-Reduzieradapter:

• Einerseits: 1/2" BSP Innengewinde
• Andererseits: 3/8" BSP Außengewinde
• Innendurchmesser (durchgehend): ca. 12 mm
• Außendurchmesser Mittelteil: ca. 22 mm
• Außendurchmesser Inngewinde-Teil: ca. 24 mm
• Außendurchmesser 3/8" BSP Außengewinde: ca. 15,5 mm
• Länge gesamt: ca. 50 mm
• Länge Mittelteil (mit Ø22mm außen): ca. 25 mm
• Länge Innengewinde-Teil (mit Ø24mm außen): ca. 15 mm
• Länge Außengewinde-Teil: ca. 10 mm
• Material: 1.4305 Edelstahl

Dichtung im 1/2"-Innengewinde:

• Maße: ca. 19 x 10 x 4 mm (ADxIDxH)
• Material & Farbe: EPDM FDA weiß
• Anzahl im Set enthalten: 1 Stück

O-Ring am 3/8"-Außengewinde:

• Maße: ca. 21 x 16 x 2,5 mm (ADxIDxH)
• Material & Farbe: Silikon FDA weiß
• Anzahl im Set enthalten: 1 Stück

Dichtungen am 3/8"-Außengewinde:

• Maße: je ca. 32 x 15 x 3 mm (ADxIDxH)
• Material & Farbe: EPDM FDA weiß
• Anzahl im Set enthalten: 2 Stück

Sechskantmutter am 3/8"-Außengewinde:

• 3/8" BSP Innengewinde
• Material: Edelstahl

Im Lieferumfang enthalten:

• 1x Auslaufkugelhahn 1/2" AG Edelstahl
• 1x Reduzierstück 1/2" IG auf 3/8" AG Edelstahl | MattMill Gewindeadapter inkl. 4 Dichtungen
• 1x Sechskantmutter 3/8" Edelstahl

Ein reduziertes T-Stück (Nummer 7 auf der Abbildung im PDF MattMill Auslaufhahn Adapter Zubehör unten im Download-Bereich) ist im Lieferumfang nicht enthalten.

Tipps & Hinweise:

▷ Dieser Artikel ist nicht direkt kompatibel mit der MattMill Läuterhexe 1000 / 1800 (Grund: Verschiedene Gewindegrößen!).

▷ Wenn du in einem Einkochautomat mit Durchlassbohrung für 3/8" (Ø ca.16 mm) eine Läuterhexe betreiben willst, empfehlen wir das passende Läuterhexen-Komplettset inkl. Hahn:

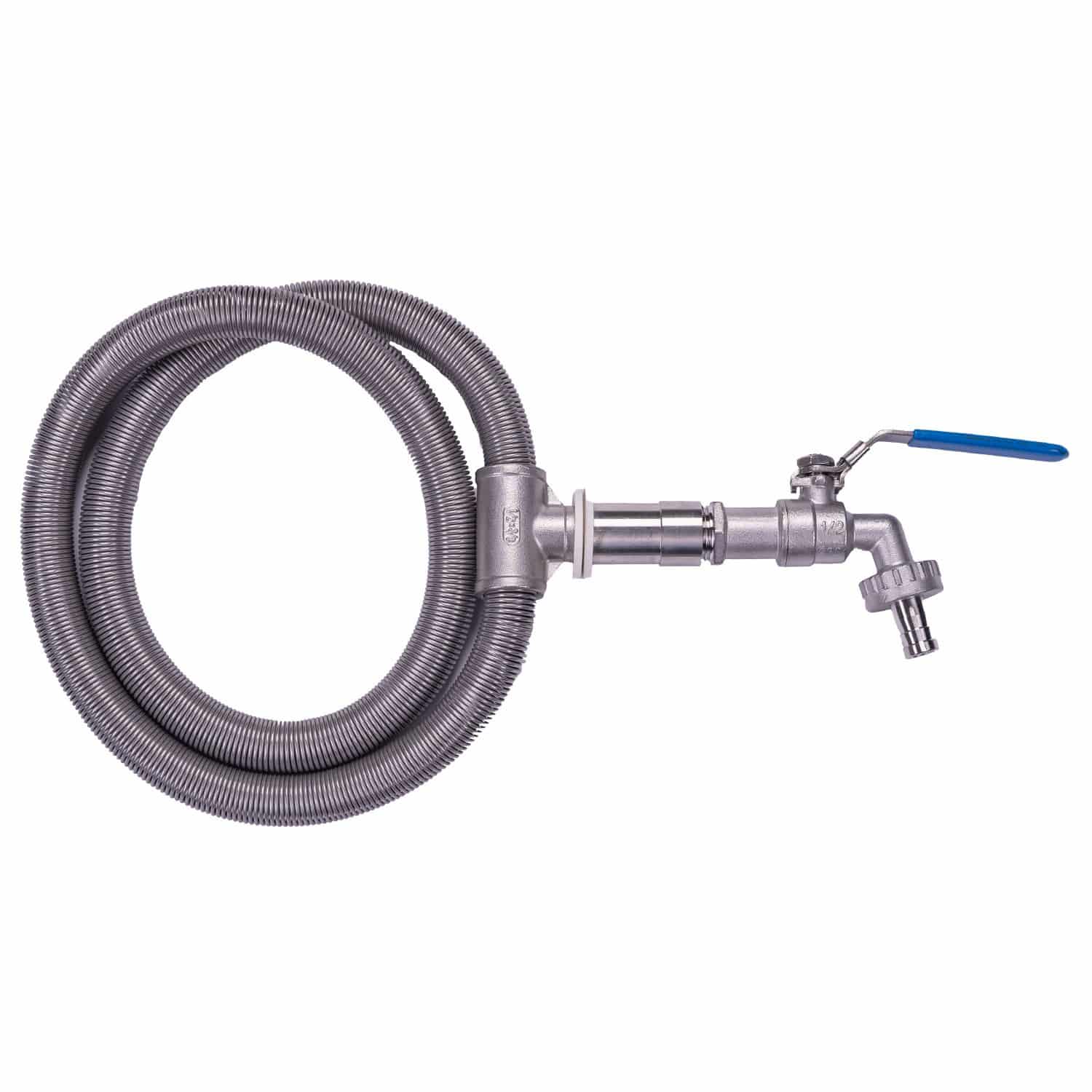

   MattMill LÄUTERHEXE EKTB (Artikel-Nr. 4-199-672)

▷ Du suchst einen 1/2"-Auslaufhahn einzeln, ohne Reduzieradapter? Den gibt’s entweder aus Messing vernickelt oder aus Edelstahl:
   Auslaufkugelhahn 1/2" AG
   Auslaufkugelhahn 1/2" AG Edelstahl
