Verbindungsschlauch 4x8 mm auf 3/4"

Verbindungsschlauch 4x8 mm auf 3/4"

Dieser 4mm-Schlauch hat eine Länge von ca. 1 Meter und einerseits eine Flügelmutter mit 3/4 Zoll Innengewinde zur Adaption des Schlauches an entsprechende 3/4" Außengewinde. Andererseits ist der Schlauch offen und kann somit zum Beispiel in eine passende Pneumatik Steckverschraubung eingesteckt werden.

Anschlüsse:

Einerseits 3/4" Flügelmutter

Andererseits offen

Der Verbindungsschlauch im Detail:

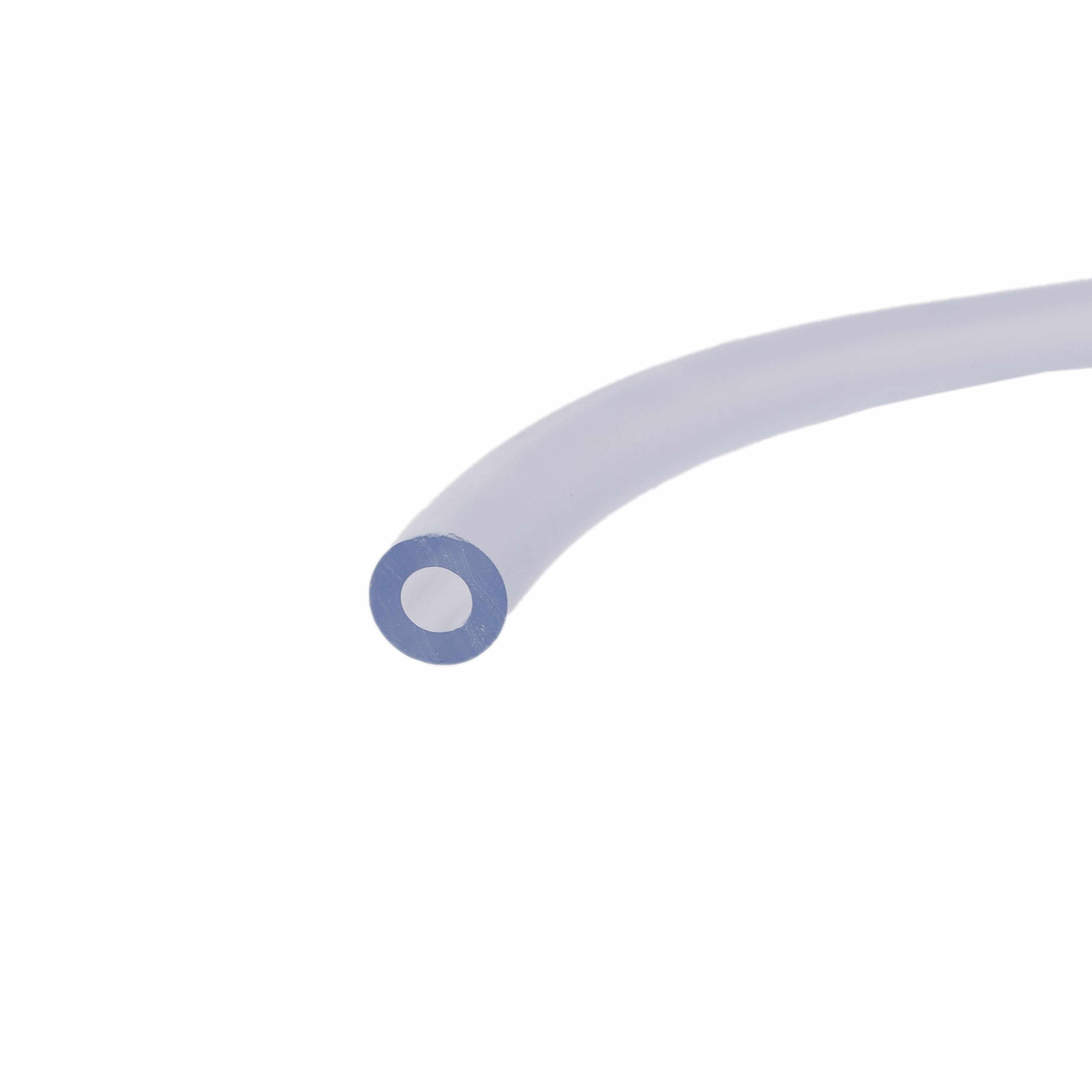

Schlauch:

• Länge: ca. 1 Meter
• Innendurchmesser: 4 mm
• Außendurchmesser: 8 mm
• Härtegrad: weich
• Farbe: klar
• Material: PVC
• Maximaler Betriebsdruck: 3 bar
• Temperaturbereich: ca. -20° C bis 65° C
• Mit SK-Zulassung und lebensmittelecht

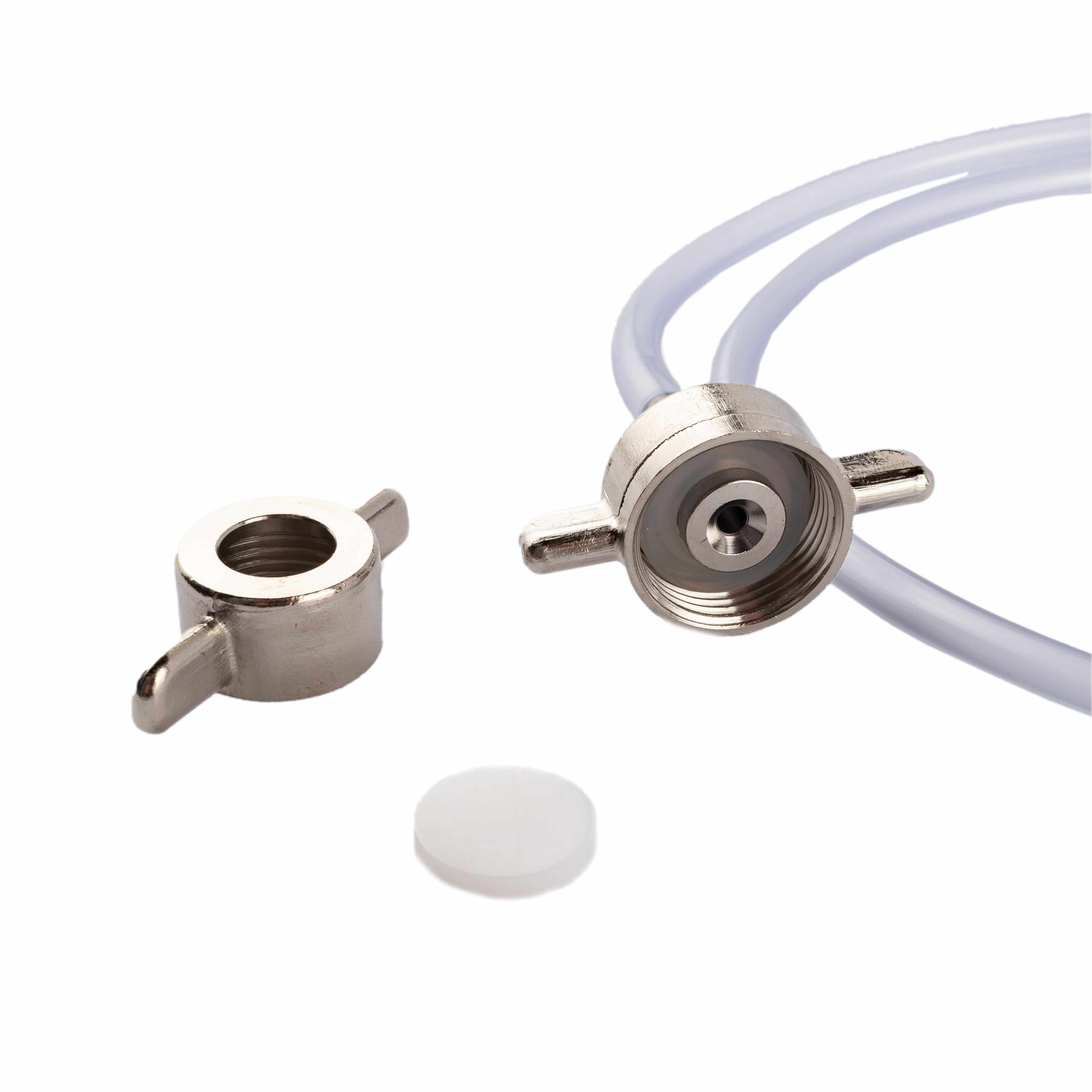

Flügelmutter am Schlauch:

• Gewinde: 3/4" Innengewinde
• Inkl. Dichtung
• Material: Messing vernickelt

Flügelmutter separat beiliegend:

• Gewinde: 5/8" Innengewinde
• Material: Messing vernickelt

Dichtscheibe separat beiliegend:

• Durchmesser: ca. 20 mm
• Höhe: ca. 3 mm
• Material: Polyethylen

Passt perfekt: SPUNDOMAT-Verbindungsschlauch für Zapfköpfe

Dieser Verbindungsschlauch wurde konzipiert als anschlussfertiger Verbindungsschlauch zwischen unseren mehrleitigen Spundapparaten und Zapfköpfen jeden Typs. Er überzeugt durch seine sehr einfache Montage- und Demontage-Möglichkeit.

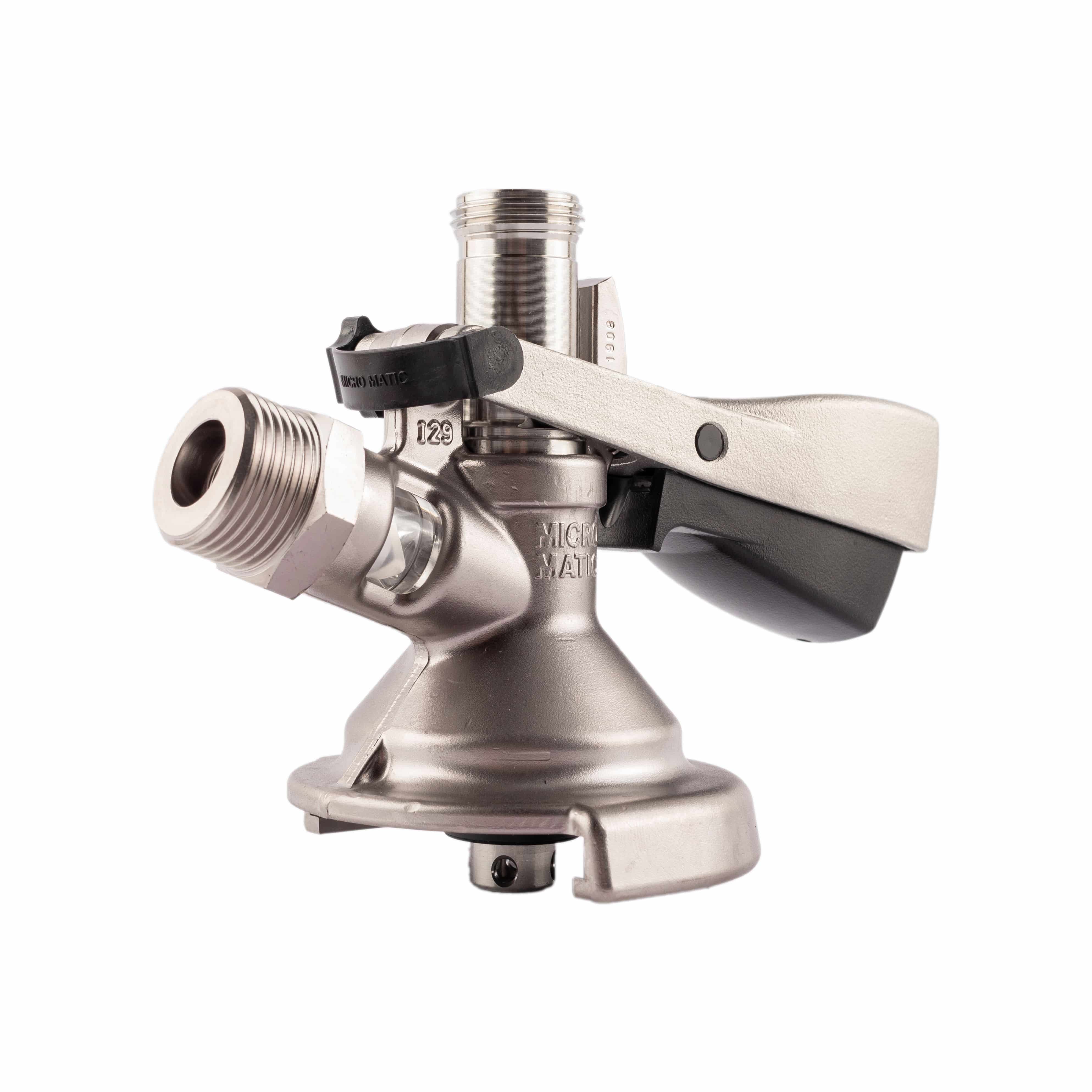

Der Schlauch wird mit dessen 3/4" Flügelmutter am 3/4" Gasanschluss des Zapfkopfs montiert, der wiederum auf dem zu spundenden Keg arretiert ist.

Die separat beiliegende 5/8" Flügelmutter wird zusammen mit der ebenfalls mitgelieferten Dichtscheibe auf dem 5/8" Getränkeanschluss des Zapfkopfs angebracht. Dadurch wird der für den Spundvorgang nicht benötigte Getränkekanal des Zapfkopfs abgedichtet/blind gelegt.

Das offene Schlauchende wird in die Pneumatik Steckverbindung am SPUNDOMAT eingesteckt. Dabei muss der rote Ring am Steckverbinder heruntergedrückt werden. Durch Loslassen des Rings greifen dann die Zähne der Spannzange und halten den Schlauch fest. Beim Entfernen des Schlauchs muss ebenfalls wieder der rote Ring der Pneumatik Steckverbindung heruntergedrückt werden.

Tipps:

Der Zapfkopf ist im Lieferumfang nicht enthalten. Bitte separat bestellen, je nachdem welchen Fittingtyp deine Kegs haben.

Je nachdem wie viele Eingänge dein SPUNDOMAT hat: Bestelle den Verbindungsschlauch in entsprechender Anzahl – für jeden Eingang ein Schlauch – damit du mehrere Fässer gleichzeitig spunden kannst.

Im Lieferumfang enthalten:

• 1x Verbindungsschlauch 4x8 mm auf 3/4"
