Ausbau-Pistole / Einbau-Pistole für Flachfitting

Artikel-Nummer: 941-031;0
Versandgewicht: 0,80 kg
  • Micro Matic Heavy Duty Serie
619,00
inkl. MwSt. zzgl. Versandkosten
verfügbar Lieferzeit 1-3 Werktage
Zum Merkzettel

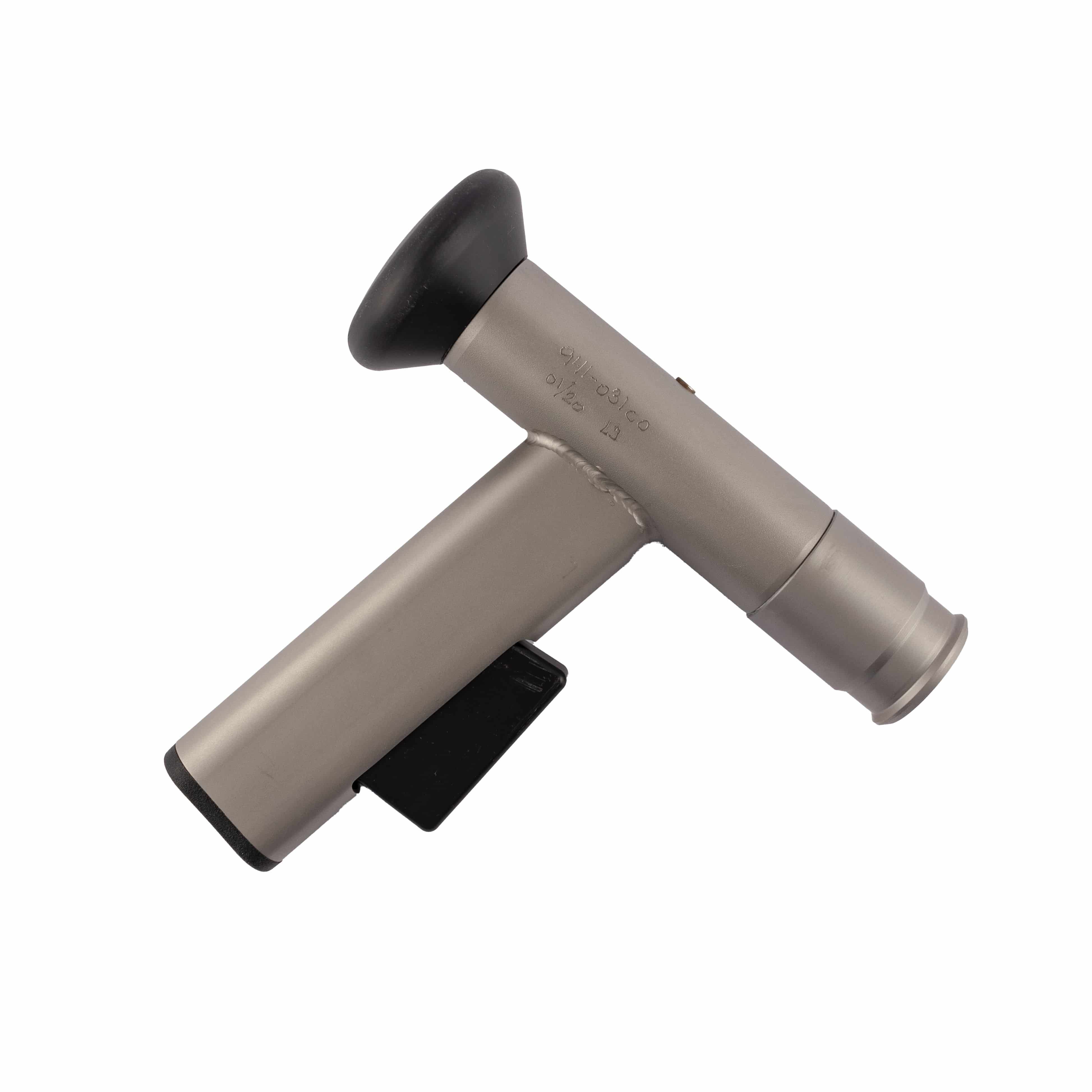

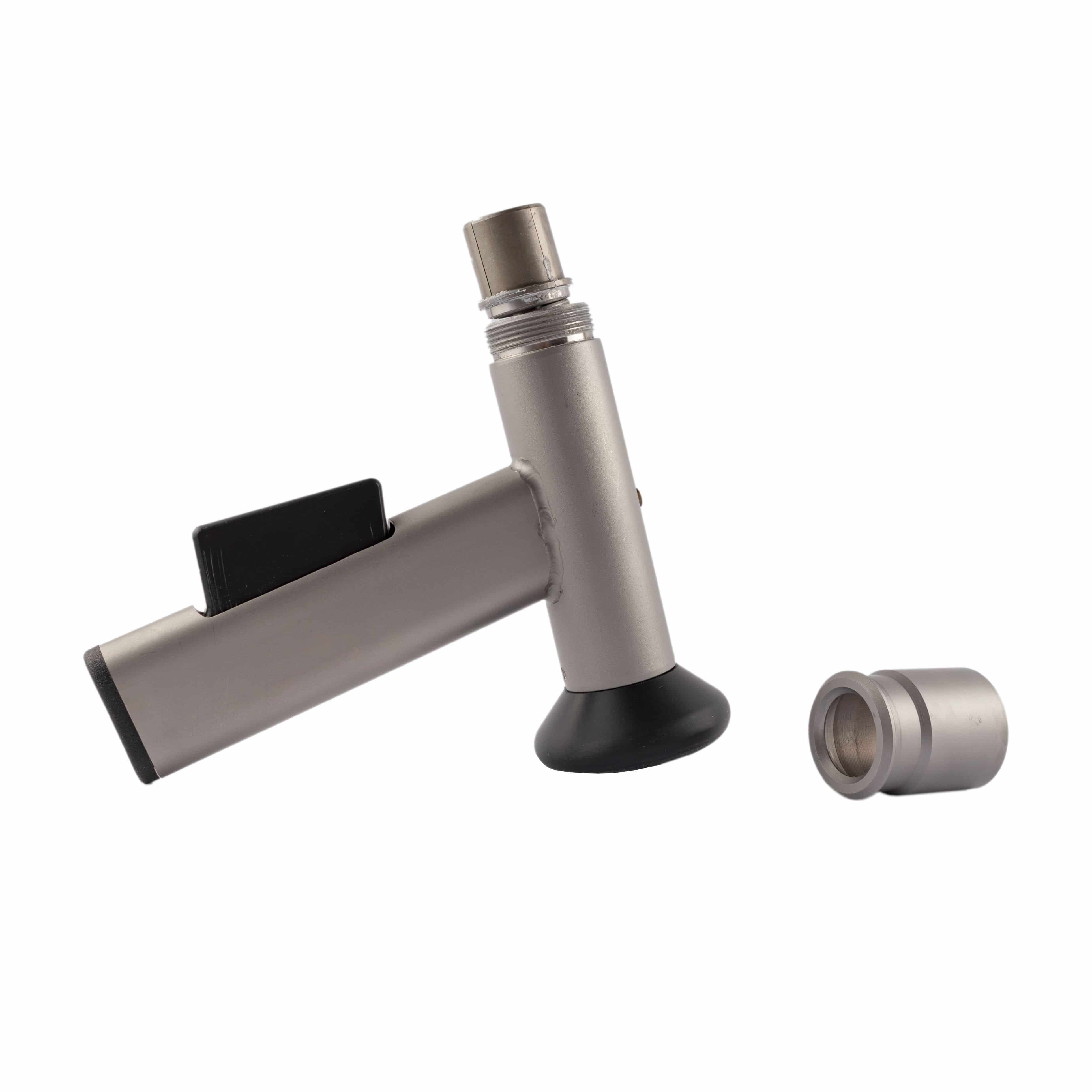

Micro Matic Ausbau-Pistole / Einbau-Pistole für Flachfitting



Dieses originale Micro Matic Werkzeug zum Fitting-Ausbau/Fitting-Einbau aus der Heavy Duty Serie wird verwendet für Fässer mit Micro Matic Flachfitting.





Nach dem Entlüften ist bei manchen Fitting-Typen spezielles Werkzeug nötig, um diese aus dem Fass auszubauen.

Außerdem können manche Fitting-Typen nur mit Spezial-Werkzeug wieder ins Fass eingebaut werden.



Verwende diese Pistole zum Ausbau und Einbau von Fittingen mit Sicherheit.

Fittinge mit Sicherheit erkennst du an der dreieckigen bzw. sternförmigen Markierung auf der Oberseite des Steigrohres. Fittinge ohne Sicherheit haben diese Markierung nicht.







Folgende Micro Matic Flachfitting-Typen können mit diesem Werkzeug ausgebaut und eingebaut werden:

  • Flachfitting mit Gewinde, mit Sicherheit (Typ RS-AS)
  • Flachfitting mit Gewinde, mit Sicherheit (Typ RS-GS)
  • Flachfitting mit Links-Gewinde, mit Sicherheit (Typ RS-AWS)





Bitte beachten:

  • Beim Einbau wird zum abschließenden Festziehen des Fittings zusätzliches Werkzeug benötigt.
  • Fittinge ohne Nieten-Loch und Fittinge mit eingesetzer Niete (jeweils ohne Sicherheit) können mit diesem Werkzeug nicht ausgebaut werden. Benutze dazu das Micro Matic Einschraub-Werkzeug.









Fitting-Ausbau mit Ausbau-Pistole / Einbau-Pistole für Flachfitting (Artikel-Nr. 941-031)



Achtung:

  • Das Fass vorher mithilfe von Entlüftungs-Werkzeug entlüften!
  • Die Pistole auf die Fitting-Hauptdichtung setzen und nach unten bis zum Anschlag drücken, ohne dabei den Abzug der Pistole zu drücken. Die Pistole ist dann mit dem Steigrohr verbunden.
  • Das Fitting-Gehäuse mit der einen Hand, die Ausbau-Pistole mit der anderen Hand nehmen. Das Werkzeug nach links drehen, das Fitting-Gehäuse dabei festhalten.
  • Die Pistole weiter festhalten, das Gehäuse hochziehen und zusammen mit der Pistole mit derselben Hand oben festhalten.
  • Den Fitting mit der Pistole aus dem Fass herausziehen.
  • Durch Drücken des Pistolen-Abzuges („schießen“) trennen sich Steigrohr und Gehäuse.
  • Schussrichtung ist immer im Winkel von ca. 60 Grad nach oben. Das Steigrohr dabei festhalten.



Fitting-Einbau mit Ausbau-Pistole / Einbau-Pistole für Flachfitting (Artikel-Nr. 941-031)



Achtung:

  • Den Fitting vorher nass machen!
  • Fitting ins Fass einführen, die Pistole auf die Fitting-Hauptdichtung ansetzen bis sie den Fitting greift. Den Fitting dann wieder ein Stück aus dem Fass nehmen.
  • Das Fitting-Gehäuse etwas drehen und vom Steigrohr nach oben ziehen.
  • Den Sicherheits-Haken an der Auflage der Vierkantdichtung schräg vorbeiführen. Dabei auf den korrekten Sitz der Vierkantdichtung achten.
  • Das Fitting-Gehäuse gerade aufsetzen und per Hand zwei Umdrehungen eindrehen. Danach sollte das Gewinde leicht fassen.
  • Die Pistole leicht hochziehen und anschließend nach rechts drehen bis der Sicherheits-Haken eingerastet ist.
  • Durch Drücken des Pistolen-Abzuges wird das Werkzeug vom Fitting gelöst. Das Fitting-Gehäuse ist nun mit dem Steigrohr verbunden.
  • Achtung: Die Markierung auf dem Inneren des Fitting-Flansches muss mit der äußeren Linie übereinstimmen! Falls nicht, Fitting nochmal ausbauen.
  • Anschließend: Fitting mit der Hand einschrauben; mit Drehmomentschlüssel (75 N m fest eingestellt) und Einschraub-Werkzeug festziehen.
