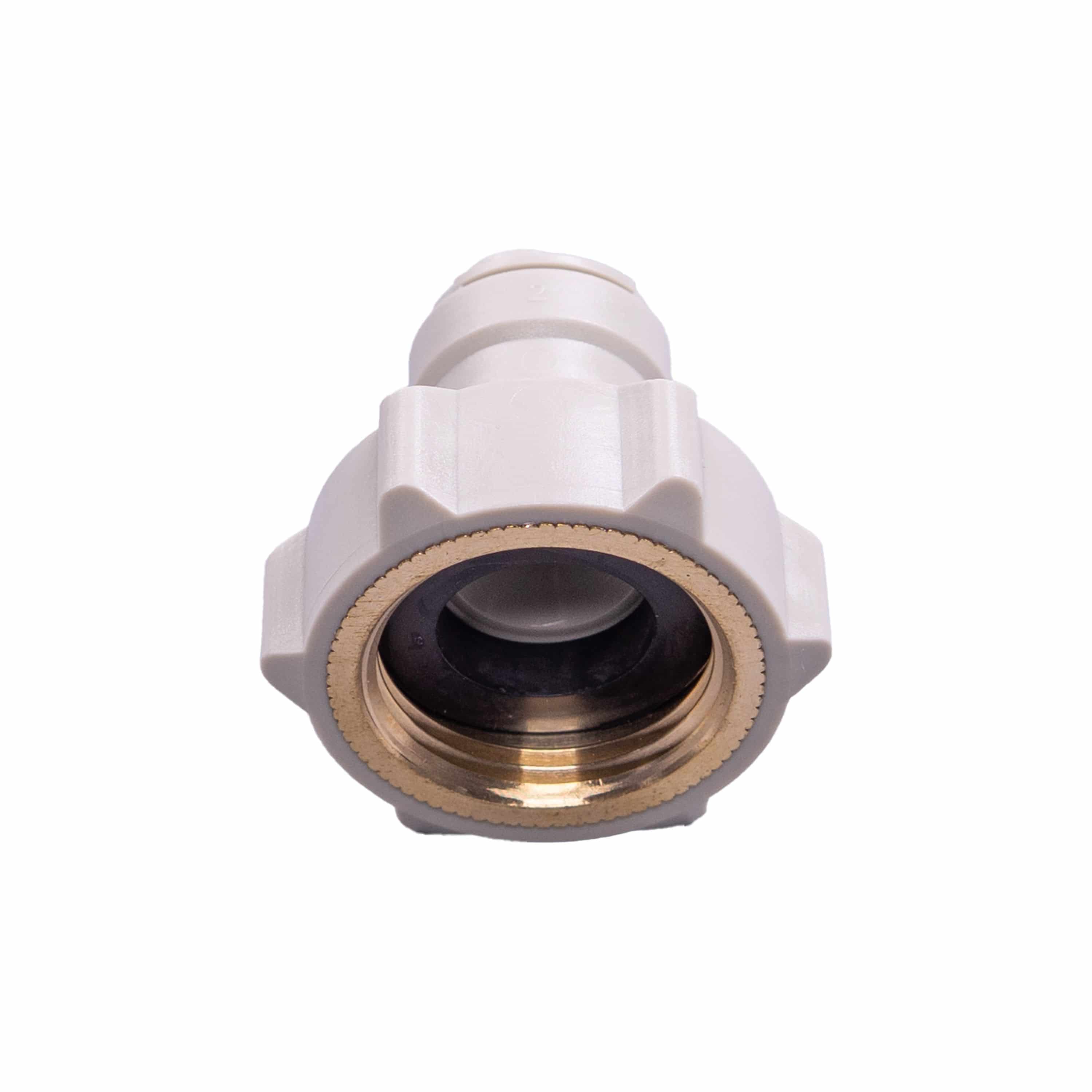

Aufschraub-Steckverbinder 3/4" IG x 3/8" AD

DMfit® Aufschraub-Steckverbinder 3/4" Innengewinde x 3/8" Außendurchmesser

DMfit® Schlauchverbinder zum schnellen und einfachen Verbinden von einem Schlauch mit 3/8" Außendurchmesser (ca. 9,5 mm AD) und einem 3/4" BSP Anschluss.

▷ Keine Ohrklemmen oder Befestigungsschellen nötig, Schlauch nur einstecken und bei Bedarf einfach wieder entfernen.

Dieser Aufschraubverbinder hat
…einerseits ein 3/4" BSP Innengewinde zum Aufschrauben (inkl. Dichtung) und
…andererseits eine Einsteck-Aufnahme für 3/8 Zoll (ca. 9,5mm) Schlauch-Außendurchmesser.

Technische Details & Maße:

Gesamtlänge: ca. 37 mm

Material: Acetal (POM)

Sehr langlebig und belastbar

Nicht für Säuren und starke Oxidantien geeignet

Lebensmittelecht

Max. Betriebsdruck: 11 bar bei 20°C | 7 bar bei 65°C

Temperaturbereich: max. 65°C

Farbe: grau

Lieferumfang:

• 1x Aufschraub-Steckverbinder 3/4" IG x 3/8" AD

Zusätzlich nötig: Wir empfehlen einen Sicherungsring (im Lieferumfang nicht enthalten). Dieser verhindert ein versehentliches Lösen der Schlauchverbindung und fixiert das Halteelement zusätzlich.

Bestelle den passenden Sicherungsring am besten gleich mit dazu: Sicherungsring für Steckverbinder 3/8" AD

Kurzanleitung für Steckverbinder:

Schlauch an Steckverbinder befestigen:

1. Schlauchende gerade/senkrecht abschneiden, säubern und auf äußere Beschädigung prüfen
2. Schlauch bis zum Anschlag in den Steckverbinder einstecken
3. Sicherungsring einlegen (ggf. Hilfswerkzeug verwenden)
4. Überprüfen, dass der Schlauch fest sitzt (ziehen)

Schlauch aus Steckverbinder lösen:

1. System drucklos machen
2. Sicherungsring entfernen (ggf. Hilfswerkzeug verwenden)
3. Bewegliches Halteelement gegen den Verbinder drücken und gedrückt lassen
4. Schlauch aus dem Steckverbinder herausziehen

Wichtige Hinweise des Herstellers beachten (siehe Download-Bereich).
